HIWIN上银 FDI 上银滚珠丝杆选型样本手册
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 双螺母内循环型FDI
- 类型:
- 属性: HIWIN上银 FDI 上银滚珠丝杆选型样本手册，-HIWIN上银 FDI 上银滚珠丝杆选型样本手册-HIWIN上银 FDI 精密滚珠丝杆 hiwin 上银自润式滚珠丝杠是一种先进的机械传动装置，具有自润滑功能。它由上银合金材料制成，确保了其耐用性和稳定性。滚珠丝杠的运动平稳、高效，能够精确传输力量，广泛应用于机械设备中。不仅如此，它还具有自动润滑功能，可以减少摩擦和磨损，延长使用寿命。这种滚珠丝杠的创新设计使得机械设备的运行更加顺畅，提高了工作效率。无论是在汽车生产线上，还是在机械加工中心，上银-HIWIN上银 FDI 上银滚珠丝杆选型样本手册--HIWIN上银 FDI 上银滚珠丝杆选型样本手册-
HIWIN上银 FDI 上银滚珠丝杆选型样本手册 产品参数

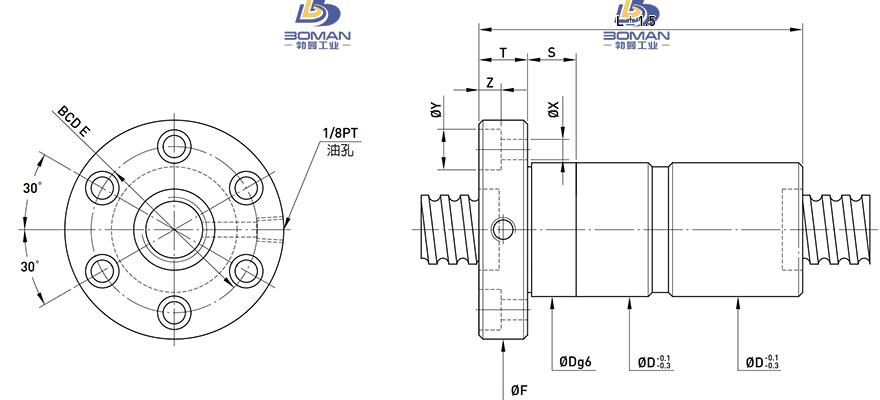

尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 6 |
|
| 丝杠轴底径 | 59.744 |
|
| 滚珠节圆直径 | 63.8 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | ||
| 螺母直径 | 78-80 |
|
| 法兰直径 | 119 |
|
| 螺母长度 | 115 |
|
| 螺母安装 | PCD | 98 |
| 额定动负载 | CaN | 2674 |
| 额定静负载 | C0aN | 10542 |
| 有效圈数 | 4 |
|
| 法兰盘宽度 | 18 |
|
| 法兰安装孔通孔直径 | 11 |
|
| 法兰安装孔沉孔直径 | 17.5 |
|
| 法兰安装孔沉孔深度 | 11 |
|
| 轴向刚度 | KNm | 148 |
HIWIN上银 FDI 上银滚珠丝杆选型样本手册此型号部分数据来源于NSK W1602CUG-1P-C3Z5 NSK丝杠选型
